Топливный бак Казанка 5М4, 100 л под заднее сиденье

Топливный бак устанавливается под заднее сиденье лодки.

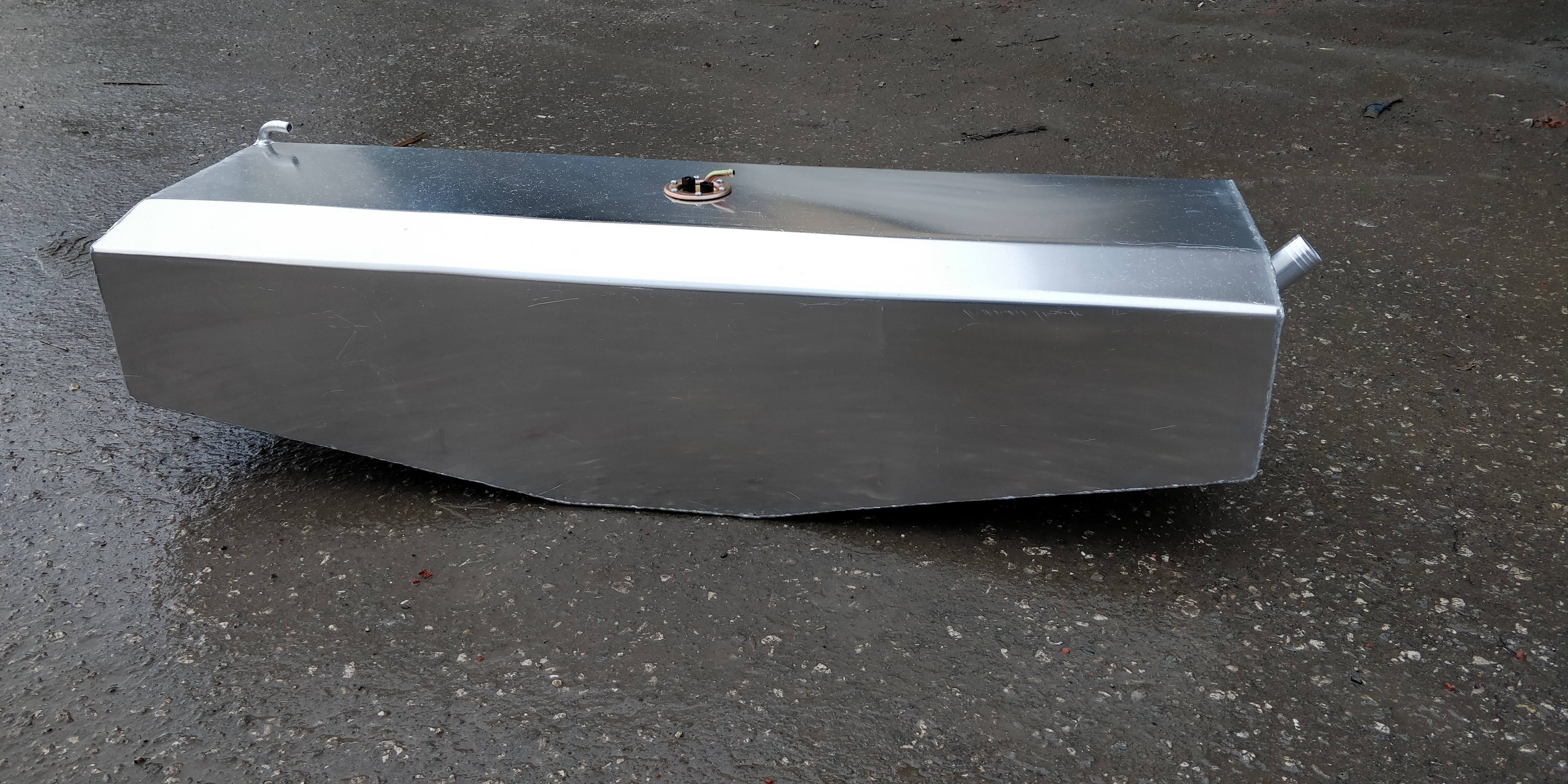

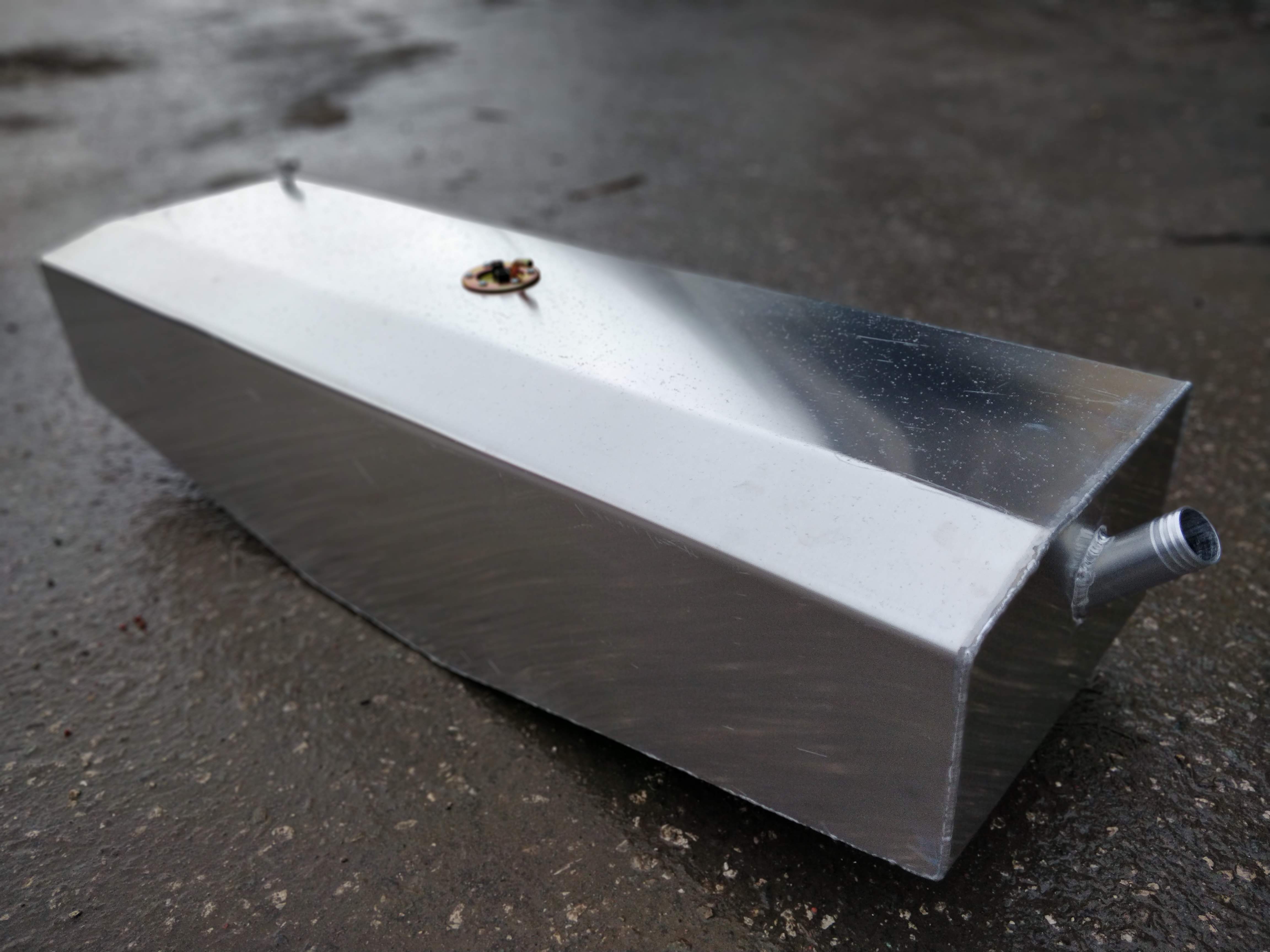

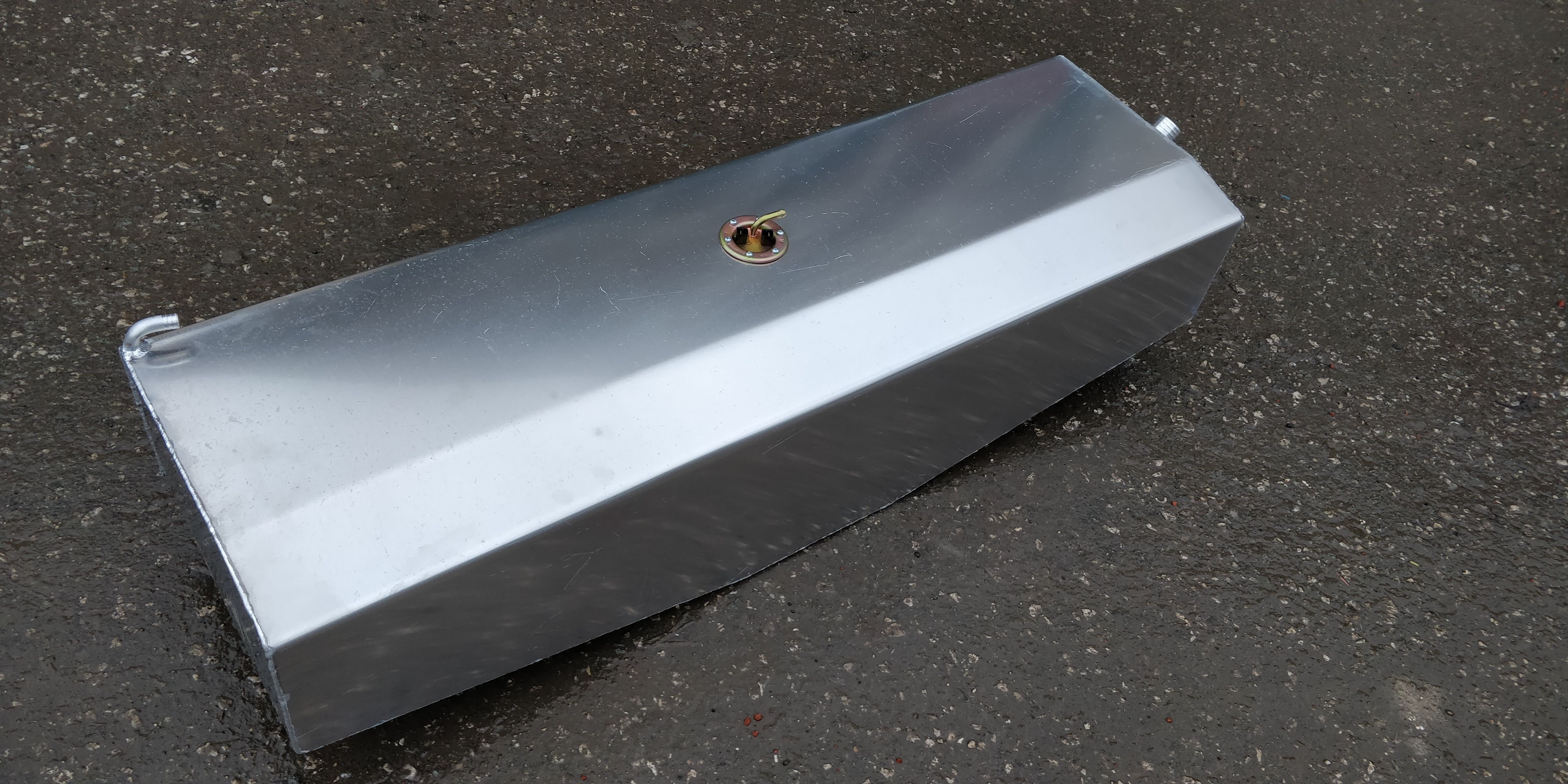

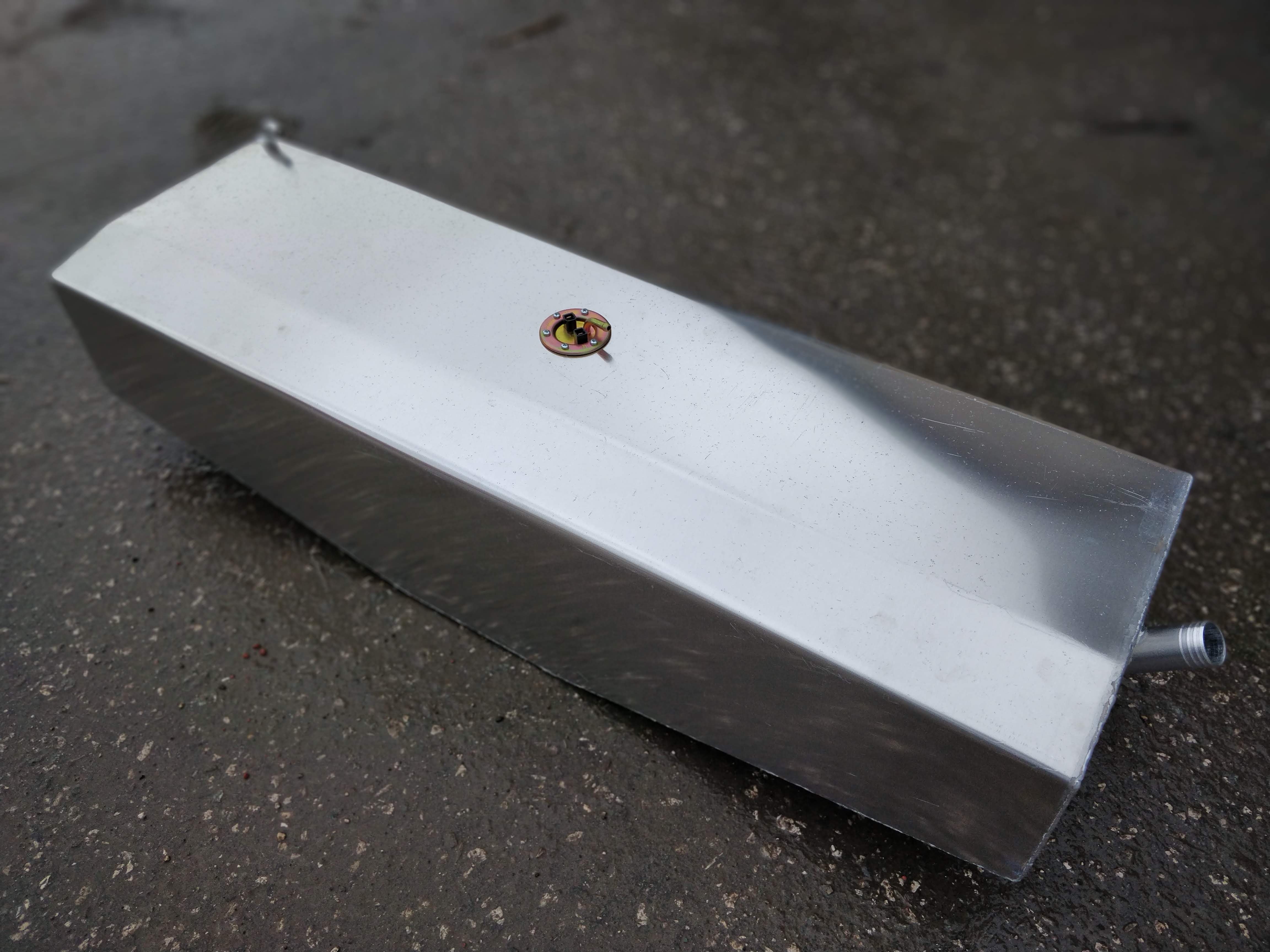

Конструктивные особенности бака

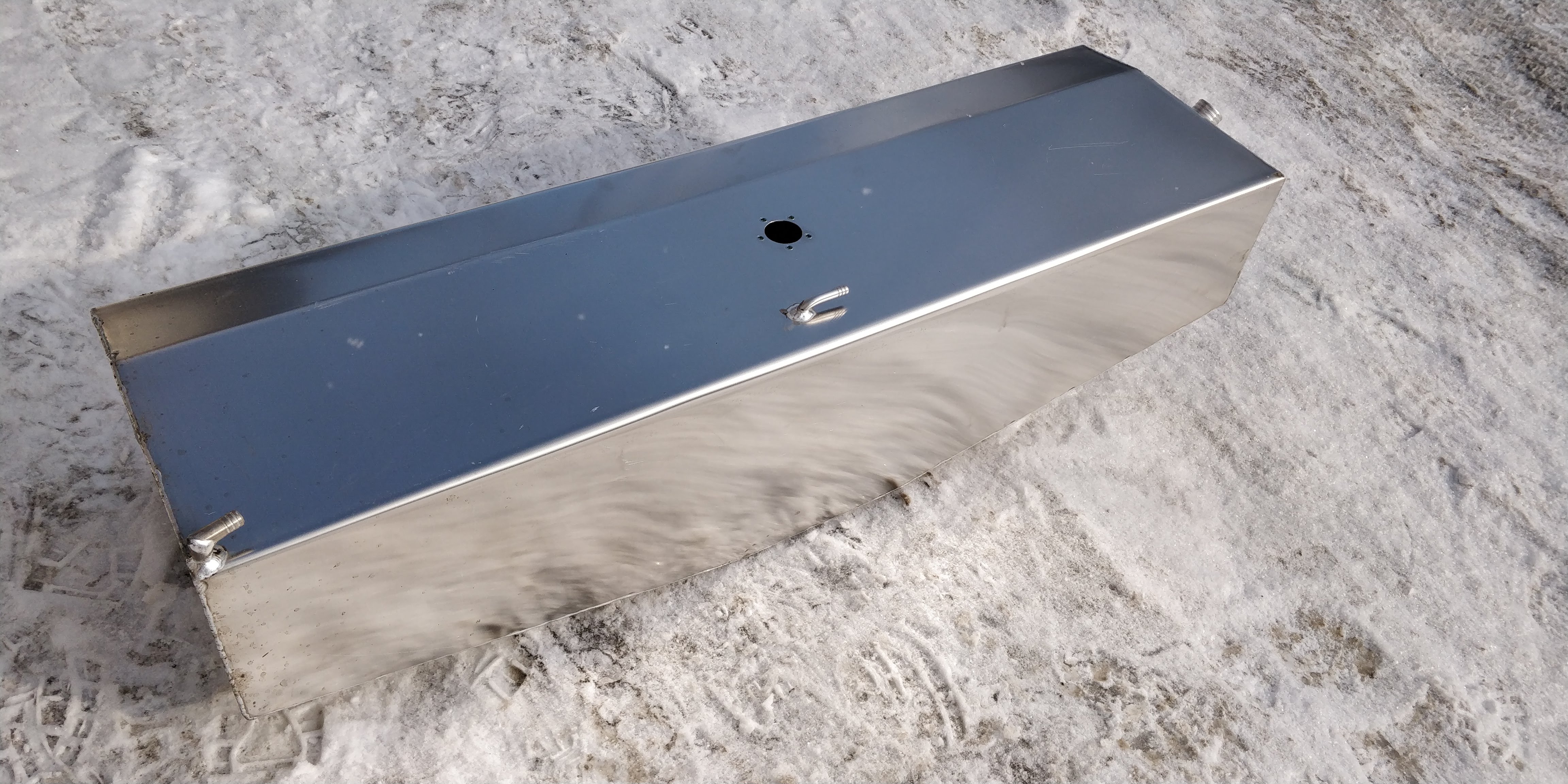

Бак изготавливается из коррозионностойкого листового алюминия марки АМГ3. Толщина стенки бака 2мм. Для уменьшения гидроударов топлива в баке предусмотрены две перегородки.

Стандартные диаметры штуцеров:

• горловина 38мм
• сапун 16мм
• топливозаборник 10мм

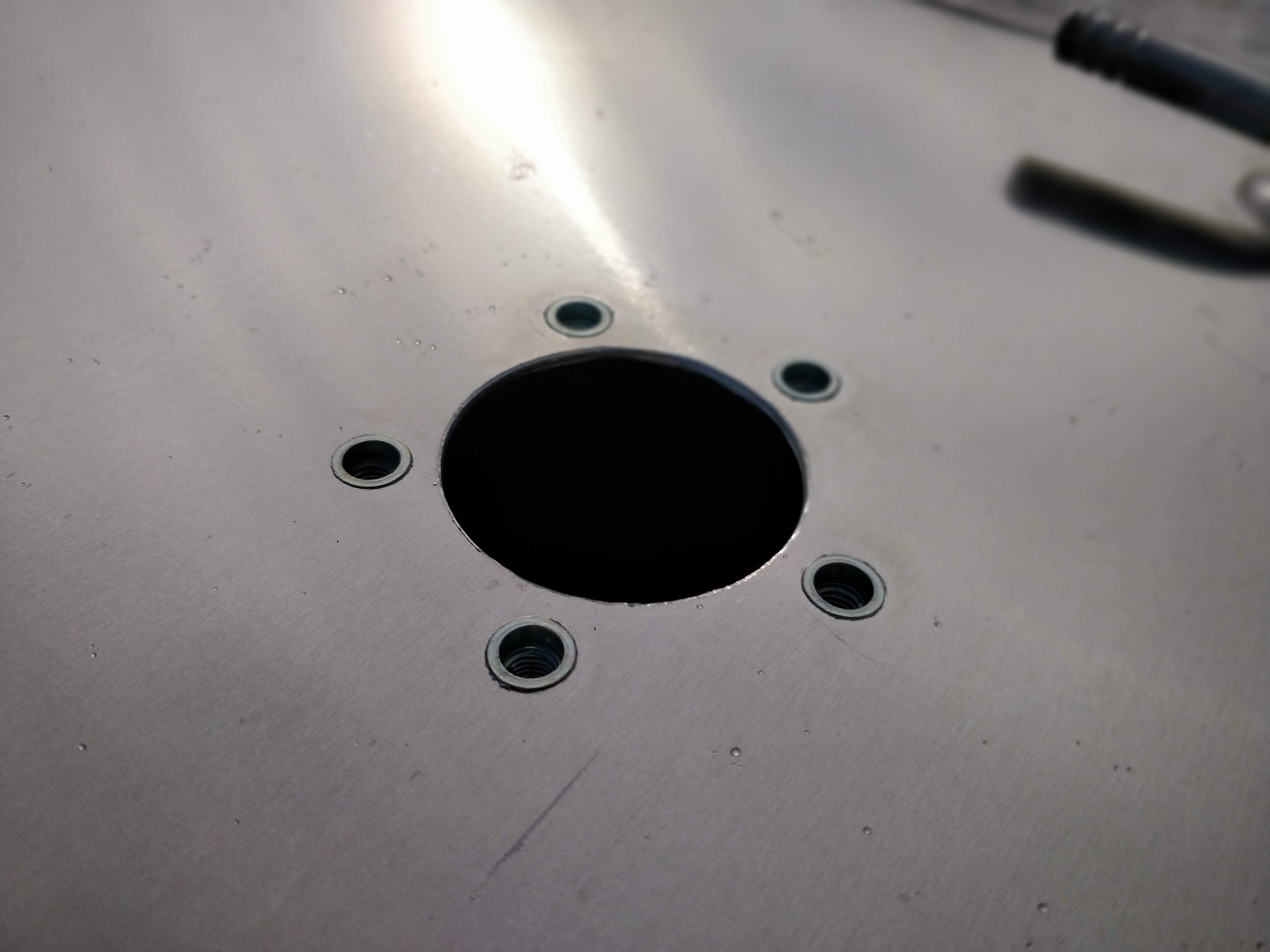

Для закрепления датчика уровня топлива в бак запрессовываются заклепки-гайки с резьбой М4, М5 (в зависимости от датчика).

Установка бака

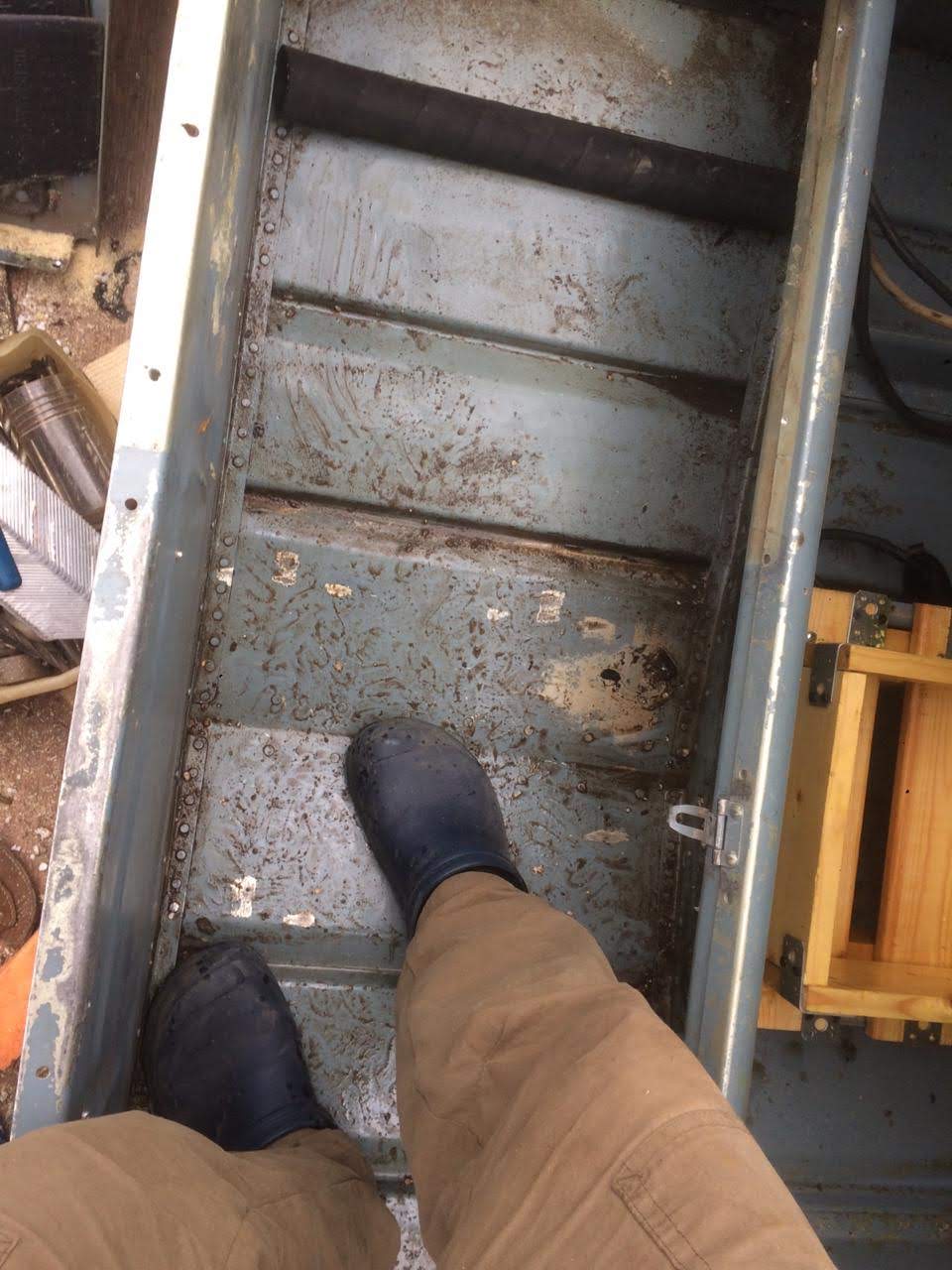

Для установки потребуется снять крышку сиденья: высверлить заклепки. Так же, при монтаже патрубка горловины, потребуется снять боковую обшивку над сиденьем.

После этого необходимо установить горловину. Конструкция бака позволяет установить его горловиной в сторону как правого так и левого борта.

Отверстие под горловину легче всего высверлить коронкой необходимого диаметра, но при ее отсутствии можно использовать сверло по металлу.

Закрепить горловину можно с помощью нержавеющих саморезов либо винтов. При использовании винтов необходимо запрессовать в корпус лодки заклепки-гайки.

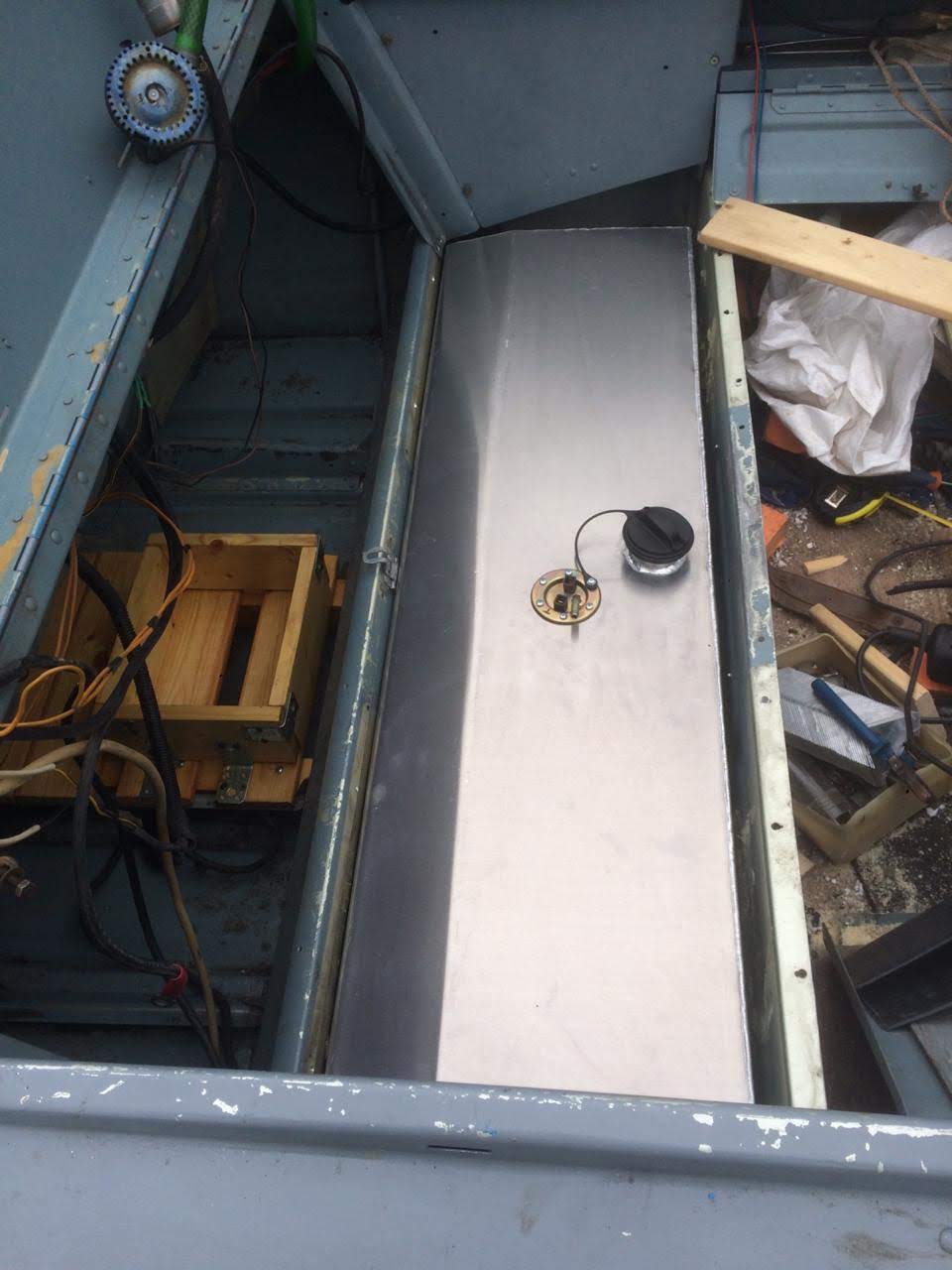

После того, как лодка подготовлена для установки поместите бак в нишу сиденья. Между баком и днищем лодки необходимо проложить резиновые проставки.

Далее необходимо проложить провод питания датчика. Обычно он монтируется вместе с остальной проводкой.

После того, как провод проложен закрепите дренажный патрубок и патрубок заливной горловины на хомуты.

Установите крышки сиденья и обшивку на винты М5.

Для установки указателя уровня топлива на приборной панели необходимо высверлить отверстие необходимого диаметра:

• для указателя уровня ВАЗ - 52мм.
• для европейских\японских указателей - ??мм.

До монтажа указателя в приборную панель подключите к нему питание в соответствии со схемой:

......
