Топливный бак Казанка 5М3, 100 л под заднее сиденье

Технические характеристики

Описание

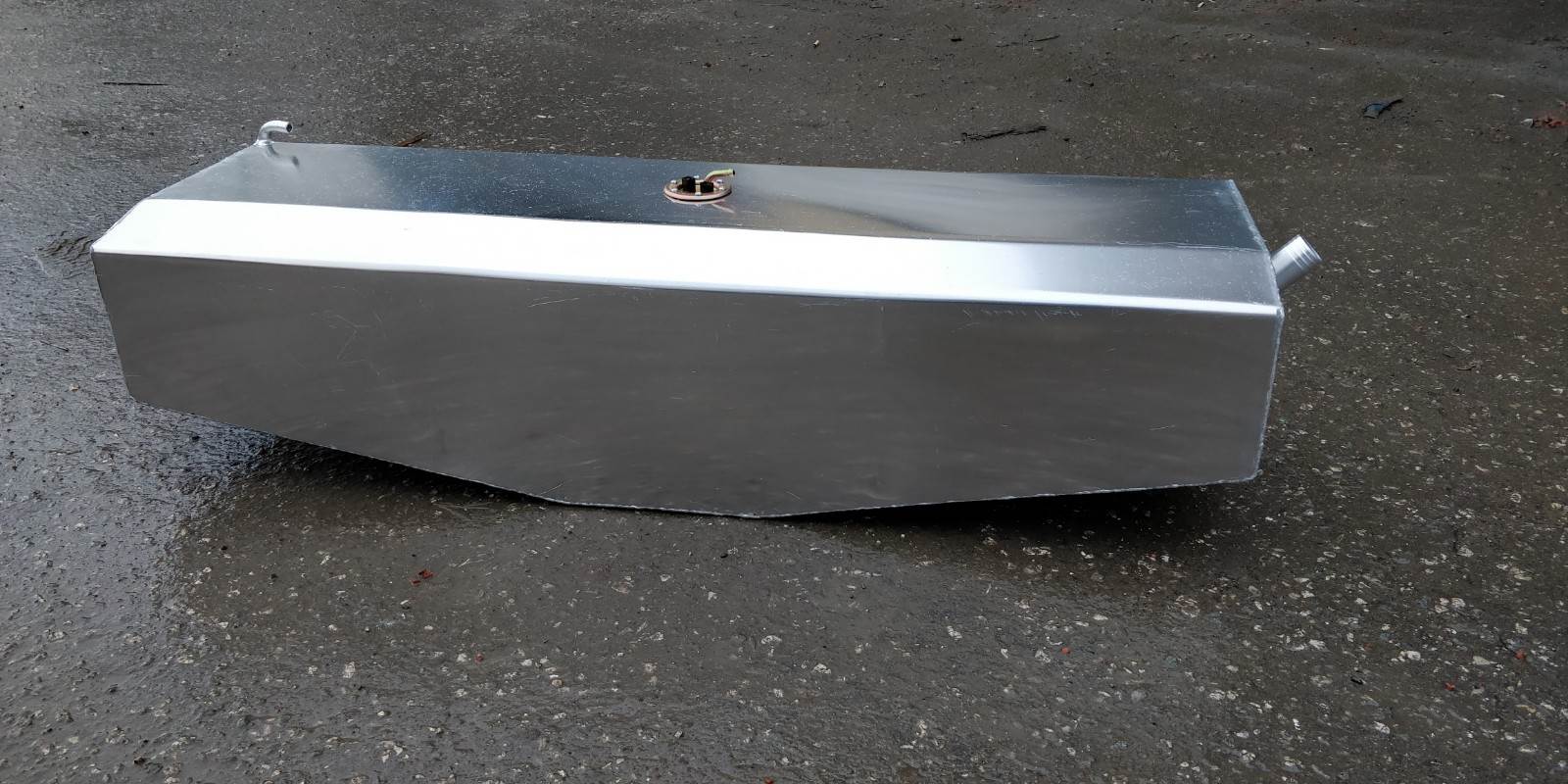

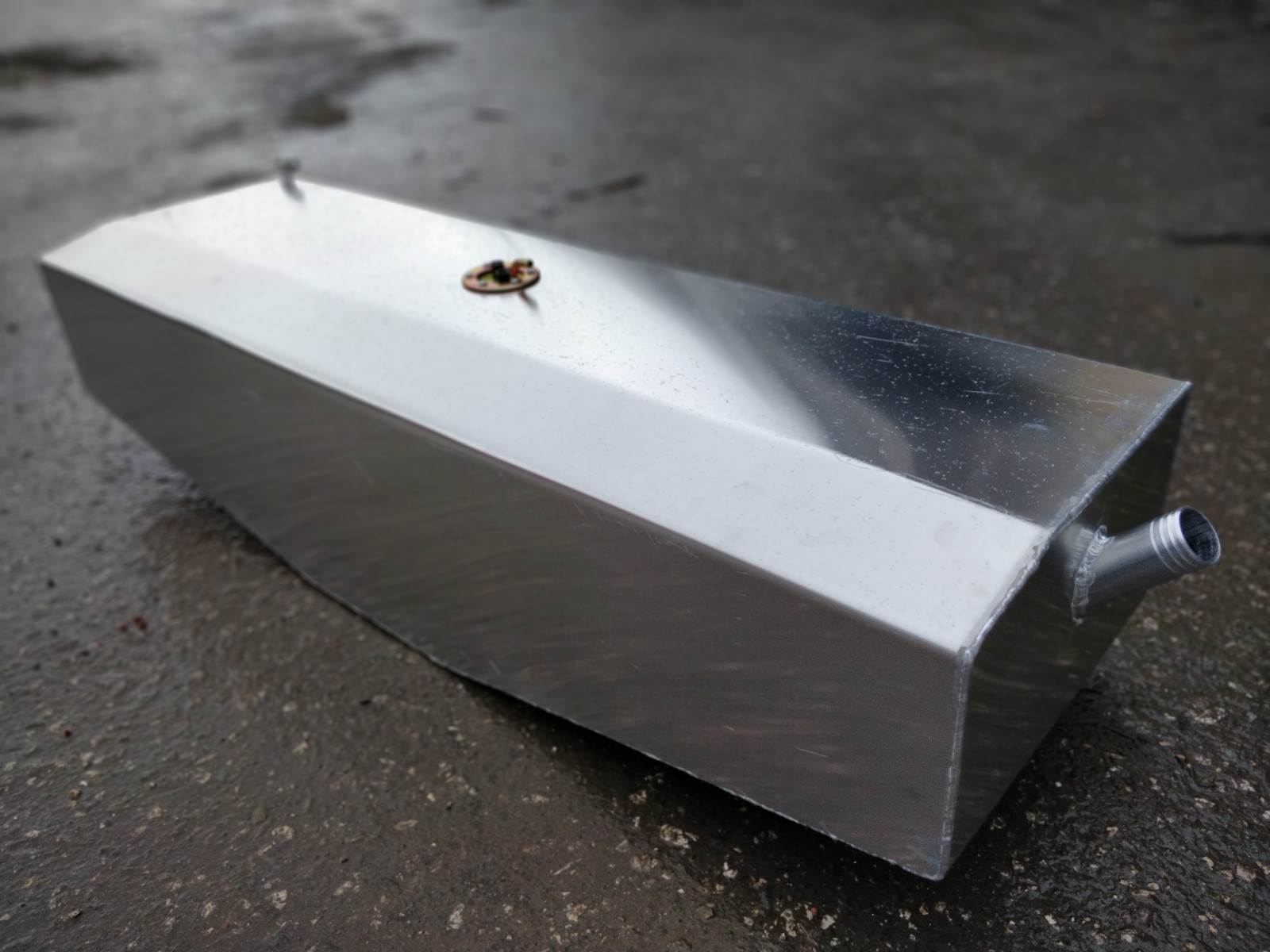

Алюминиевый топливный бак для моторной лодки Казанка 5М3

Односекционный бензобак большой емкости устанавливается под задним сиденьем. Бак имеет емкость 100 л и полностью занимает место под сиденьем вплотную до сидушки.

Сапун и заливная горловина выводятся на рецесс.

Бак изготовлен из высококачественного алюминиево-магниевого сплава АМГ3М, не подверженного коррозии.

Стандартные диаметры штуцеров:

• горловина 38 мм
• сапун 16 мм
• топливозаборник 10 мм

Для закрепления датчика уровня топлива в бак запрессовываются заклепки-гайки с резьбой М4, М5 (в зависимости от датчика).

Установка бака

1. Снять крышку сиденья - высверлить заклепки;
2. Снять боковую обшивку над сиденьем;
3. Установить горловину. Конструкция бака позволяет установить его горловиной в сторону как правого, так и левого борта. Отверстие под горловину удобнее будет высверлить коронкой нужного диаметра, а при ее отсутствии можно применить сверло по металлу. Закрепить горловину можно нержавеющими саморезами или винтами. При использовании последних нужно запрессовать в корпус лодки заклепки-гайки;
4. После подготовки лодки к установке, поместите бак в нишу сиденья. Между баком и днищем лодки необходимо проложить резиновые проставки;
5. Проложите провод питания датчика (обычно он монтируется вместе с остальной проводкой);
6. После прокладки провода зафиксируйте дренажный патрубок и патрубок заливной горловины на хомуты;
7. Установите крышки сиденья и обшивку на заклепки либо на винты М5.

Для установки указателя уровня топлива на приборной панели необходимо высверлить отверстие необходимого диаметра:

• для указателя уровня ВАЗ – 52 мм.
• для европейских\японских указателей - ?? мм.

До монтажа указателя в приборную панель подключите к нему питание в соответствии со схемой.
