Топливный бак Казанка 5М2, 100 л под заднее сиденье

Технические характеристики

Описание

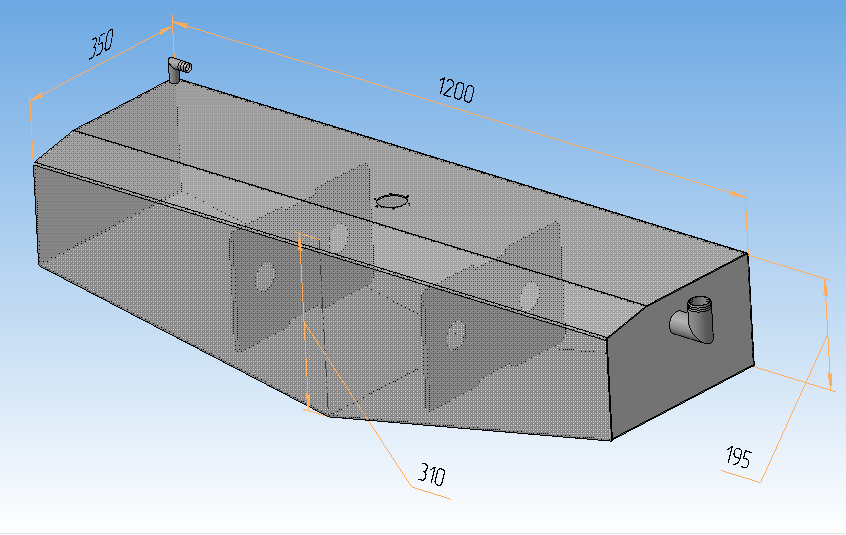

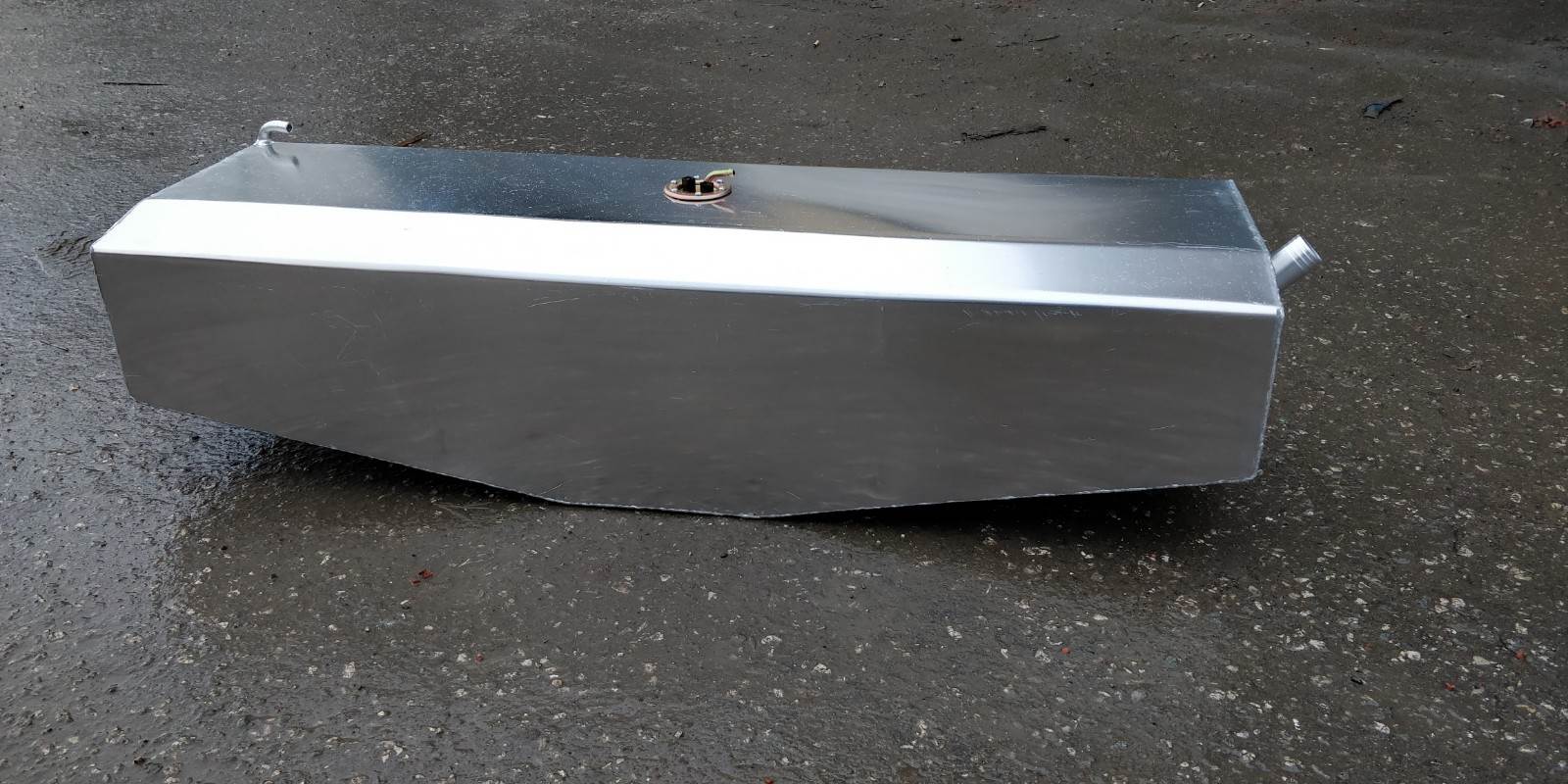

Односекционный бензобак устанавливается под заднее сиденье. Бак большой емкости – 100 л – и занимает все пространство до сидушки.

Для уменьшения гидроудара топлива в баке предусмотрены две перегородки.

Вывод сапуна и заливной горловины осуществлен на борт либо рецесс.

Стандартные диаметры штуцеров:

• горловина 38мм
• сапун 16мм
• топливозаборник 10мм

Для закрепления датчика уровня топлива в бак запрессовываются заклепки-гайки с резьбой М4, М5 (в зависимости от датчика).

Установка бака

Для установки потребуется снять крышку сиденья - высверлить заклепки. Также при монтаже патрубка горловины потребуется снять боковую обшивку над сиденьем.

После этого необходимо установить горловину. Конструкция бака позволяет установить его горловиной в сторону как правого, так и левого борта.

Отверстие под горловину легче всего высверлить коронкой необходимого диаметра, но при ее отсутствии можно использовать сверло по металлу.

Закрепить горловину можно с помощью нержавеющих саморезов либо винтов. При использовании винтов необходимо запрессовать в корпус лодки заклепки-гайки.

После того, как лодка подготовлена для установки, поместите бак в нишу сиденья. Между баком и днищем лодки необходимо проложить резиновые проставки.

Далее необходимо проложить провод питания датчика. Обычно он монтируется вместе с остальной проводкой.

После того, как провод проложен, закрепите дренажный патрубок и патрубок заливной горловины на хомуты.

Установите крышки сиденья и обшивку на заклепки либо на винты М5.

Для установки указателя уровня топлива на приборной панели необходимо высверлить отверстие необходимого диаметра:

• для указателя уровня ВАЗ – 52 мм.
• для европейских\японских указателей - ?? мм.

До монтажа указателя в приборную панель подключите к нему питание в соответствии со схемой.
